PMK-SL 2POINT PLUG GAUGE
HEXACON
,
측정보조구/장비
,
BMD게이지
,
2 Point
용도 : 정밀내경측정용
측정자 : 2POINT
측정자높이 : 0.6mm~
표면처리 : 티타늄코팅
측정자 : 2POINT
측정자높이 : 0.6mm~
표면처리 : 티타늄코팅
Product Details
막힌 홀 X-치수 및 티타늄 질화 코팅이 적용된 2POINT PMK-SL 정밀 측정 헤드
측정자가 앞쪽에 위치하여 짧은 높이의 내경도 측정가능하며, 홀 깊숙한 곳까지 막힌 홀을 측정하고
측정 과정 중 회전을 통해 보어의 직경, 타원도, 원뿔도 또는 변형을 정밀하게 측정합니다.
삽입부 30˚ 각도적용불가
게이지 바닥면 이물 유입방지 커버 적용불가
3POINT 측정용 제작불가
전체 코드적용 주문예 ) PMK - SL - 03 - 34.000
- BLIND BORE측정용 측정자 2POINT , 나사부 M10X1 , 내경사이즈 34.000
사이즈 : SL-02
BLIND BORE 측정용
연결나사부 M6 X 0.75
표준 측정범위 0.15mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 10.000 ±0.010
주문코드 PMK - SL - 02 - 9.990
사이즈 : SL-03
BLIND BORE 측정용
연결나사부 M10 X 1
표준 측정범위 0.2mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 31.000 ±0.030
주문코드 PMK - SL - 03 - 30.970
사이즈 : SL-03
BLIND BORE 측정용
연결나사부 M10 X 1
표준 측정범위 0.2mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 41.000 ±0.030
주문코드 PMK - SL - 03 - 40.970
사이즈 : NO-03
일반형모델
연결나사부 M10 X 1
측정범위 0.25mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 65.000 -0.0 / + 0.200
주문코드 PMK - SL - 03 - 65.000
PMK-SL • 막힌 홀 측정 헤드
막힌 홀 측정 헤드의 측정점 위치와 특수 형상은
보어 바닥 깊숙한 곳까지 정밀 측정을 가능하게 합니다.
삽입 홈은 측정 헤드의 정밀한 가이드를 제공하고
측정 대상에 삽입하는 동안 기울어짐을 방지합니다.
측정자가 앞쪽에 위치하여 짧은 높이의 내경도 측정가능하며, 홀 깊숙한 곳까지 막힌 홀을 측정하고
측정 과정 중 회전을 통해 보어의 직경, 타원도, 원뿔도 또는 변형을 정밀하게 측정합니다.
삽입부 30˚ 각도적용불가
게이지 바닥면 이물 유입방지 커버 적용불가
3POINT 측정용 제작불가
전체 코드적용 주문예 ) PMK - SL - 03 - 34.000
- BLIND BORE측정용 측정자 2POINT , 나사부 M10X1 , 내경사이즈 34.000

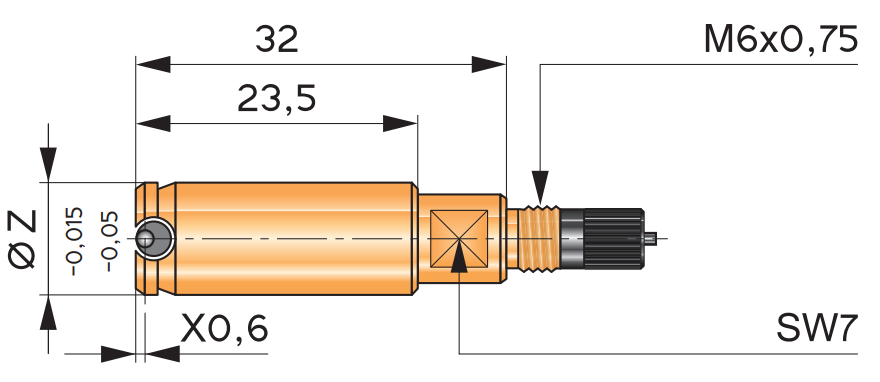

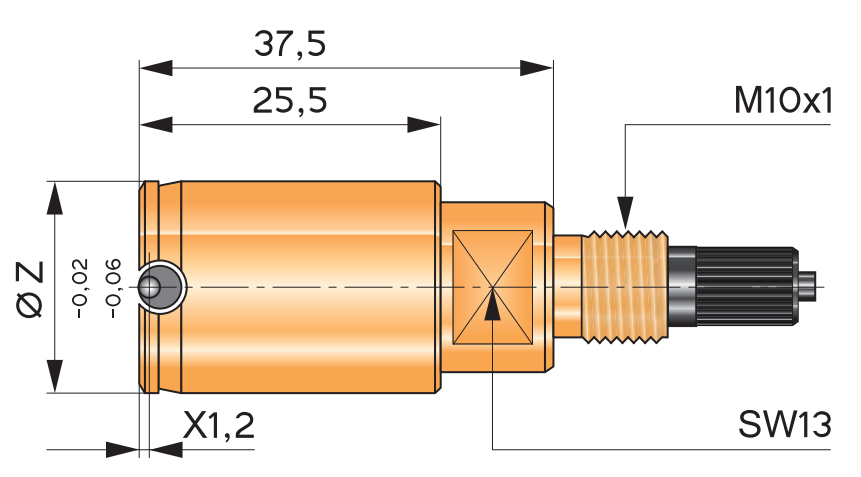

| SL-02 | Ø10 - Ø20mm | ||
사이즈 : SL-02
BLIND BORE 측정용
연결나사부 M6 X 0.75
표준 측정범위 0.15mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 10.000 ±0.010
주문코드 PMK - SL - 02 - 9.990
| SL-03 | Ø15 - Ø40mm | ||
사이즈 : SL-03
BLIND BORE 측정용
연결나사부 M10 X 1
표준 측정범위 0.2mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 31.000 ±0.030
주문코드 PMK - SL - 03 - 30.970

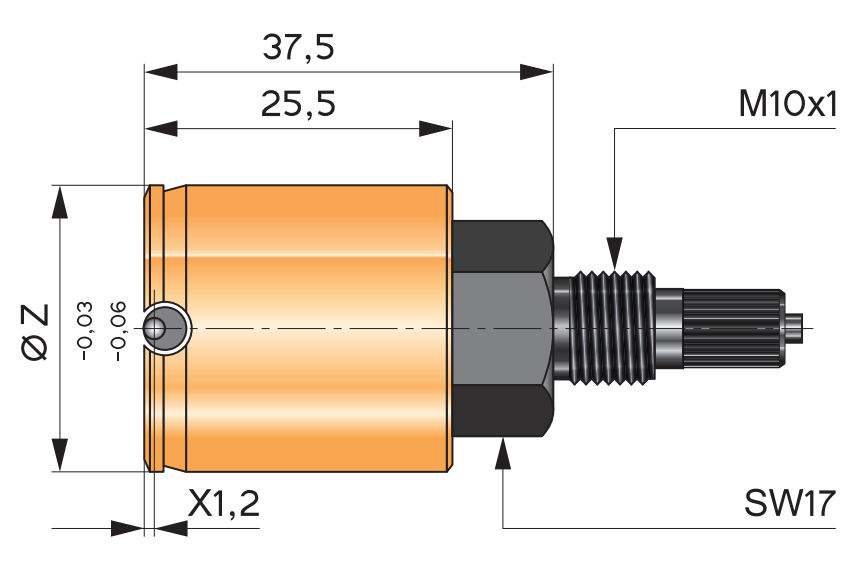

| SL-03 | Ø40 - Ø50mm | ||
사이즈 : SL-03
BLIND BORE 측정용
연결나사부 M10 X 1
표준 측정범위 0.2mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 41.000 ±0.030
주문코드 PMK - SL - 03 - 40.970

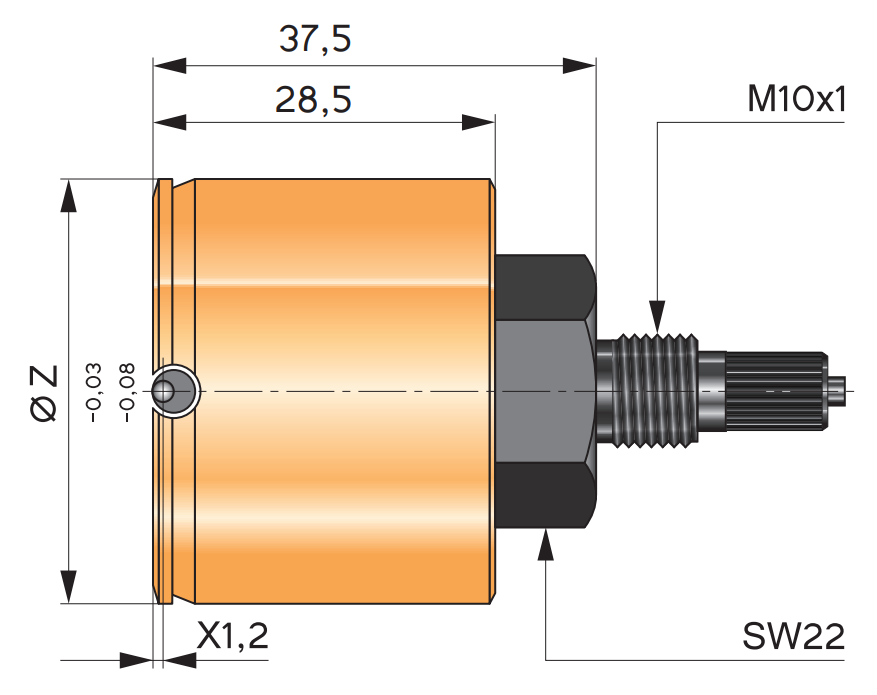

| SL-03 | Ø50 - Ø130mm | ||
사이즈 : NO-03
일반형모델
연결나사부 M10 X 1
측정범위 0.25mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 65.000 -0.0 / + 0.200
주문코드 PMK - SL - 03 - 65.000
PMK-SL • 막힌 홀 측정 헤드

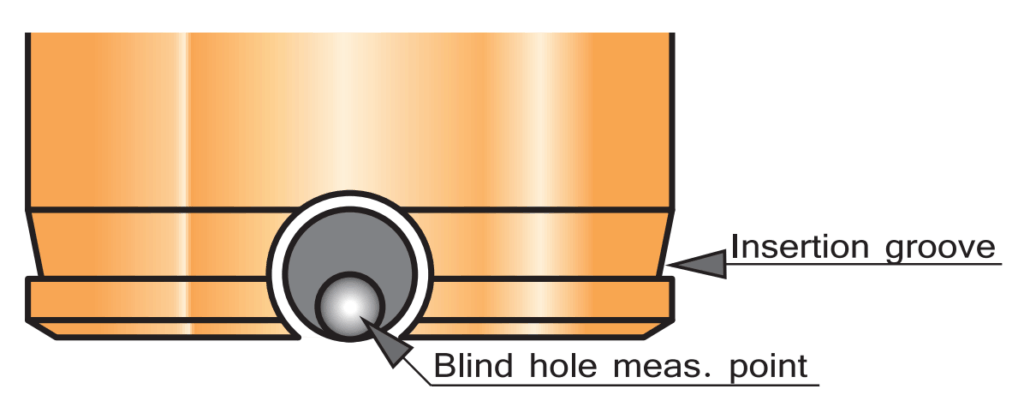

막힌 홀 측정 헤드의 측정점 위치와 특수 형상은
보어 바닥 깊숙한 곳까지 정밀 측정을 가능하게 합니다.
삽입 홈은 측정 헤드의 정밀한 가이드를 제공하고
측정 대상에 삽입하는 동안 기울어짐을 방지합니다.
