ZH-PMK CENTERING HOLDER
HEXACON
,
측정보조구/장비
,
BMD게이지
,
센터링홀더
용도 : BMD(BORE)/AIR GAUGE
자동화 라인 자동내경 측정용 홀더
손쉬운 내경측정 용이
다양한 정밀 측정 헤드 및 게이지와의 호환성
자동화 라인 자동내경 측정용 홀더
손쉬운 내경측정 용이
다양한 정밀 측정 헤드 및 게이지와의 호환성
Product Details
ZH-PMK 자동 측정용 센터링 홀더
자동화된 측정 시스템에서 정확한 중심 위치(Centering)를 유지하며 다이얼 게이지 또는 유도식 측정기 사용을 위한 고정
생산 라인이나 반복 자동 측정 환경에 이상적
축 방향으로 ±0.5 mm의 자유 이동(유격) 가능
조정 너트(Adjusting Nut) 포함 → 측정기 위치 미세 조정 가능
ø8H7 다이얼 게이지 클램프 구경
나사산 선택 가능 M6x0.75 또는 M10x1 → 다양한 측정 헤드와 호환
나사 변환 어댑터(Thread Reducer) 사용 시,
M10x1 홀더에 M6x0.75 또는 M3.5x0.35 나사산의 측정 헤드 장착 가능
자동화 시스템과의 통합 설치에 적합
용도 : 자동화된 정밀 측정 공정에서, 측정 헤드의 축 오정렬을 보정하며 장비 보호
외경(Outer Diameter) : Ø13 mm
나사산(Thread) : M6x0.75
길이(Length ): 57 mm
축 방향 유격(Axial Freedom of Movement) : ±0.5 mm
고정 방식 : 클램핑 링(clamping ring) + 육각 렌치용 고정 나사(Allen screw)
용도: 자동화된 정밀 측정 공정에서 워크피스의 중심 정렬 오차 보정
외경 (Outer Diameter) : Ø20 mm
나사산 (Thread) : M6x0.75
길이 (Length) : 60 mm
축 방향 유격 (Axial Freedom of Movement) : ±0.5 mm
고정 방식 : 클램핑 링(Clamping ring) + 니들 나사(Knurled screw)
→ 공구 없이 손으로 조작 가능하여 빠른 고정과 해제 가능
용도 : 자동화 측정 시스템에서 측정 헤드를 안정적으로 고정하고,
축 방향 오정렬을 보정하여 측정기와 워크피스를 보호
외경 (Outer Diameter) : Ø20 mm
나사산 (Thread) : M10x1
길이 (Length) : 60 mm
축 방향 유격 (Axial Freedom of Movement) : ±0.5 mm
고정 방식 : 클램핑 링(Clamping Ring) + 니들 나사(Knurled Screw)
→ 빠르고 손쉬운 수동 조작 가능 (공구 불필요)
용도 : 자동화된 정밀 측정 시스템에서 측정 헤드 장착 및 중심 정렬 오차 보정
외경 (Outer Diameter) : Ø30 mm
나사산 (Thread) : M10x1
길이 (Length) : 65 mm
축 방향 유격 (Axial Freedom of Movement) : ±0.5 mm
고정 방식 : 클램핑 링(Clamping Ring) + 니들 나사(Knurled Screw)
→ 손으로 쉽게 조작 가능하며 공구 불필요
자동화된 측정 시스템에서 정확한 중심 위치(Centering)를 유지하며 다이얼 게이지 또는 유도식 측정기 사용을 위한 고정
생산 라인이나 반복 자동 측정 환경에 이상적
축 방향으로 ±0.5 mm의 자유 이동(유격) 가능
조정 너트(Adjusting Nut) 포함 → 측정기 위치 미세 조정 가능
ø8H7 다이얼 게이지 클램프 구경
나사산 선택 가능 M6x0.75 또는 M10x1 → 다양한 측정 헤드와 호환
나사 변환 어댑터(Thread Reducer) 사용 시,
M10x1 홀더에 M6x0.75 또는 M3.5x0.35 나사산의 측정 헤드 장착 가능
자동화 시스템과의 통합 설치에 적합

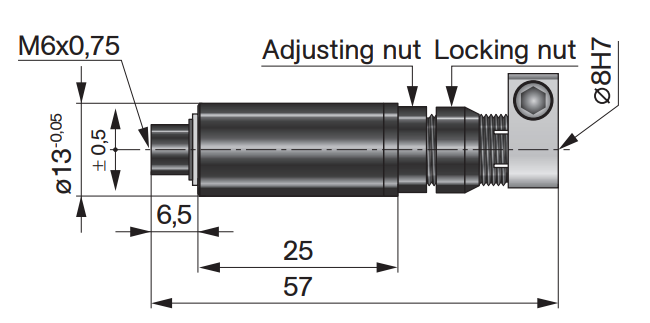

| ZH-PMK-02-13 |
용도 : 자동화된 정밀 측정 공정에서, 측정 헤드의 축 오정렬을 보정하며 장비 보호
외경(Outer Diameter) : Ø13 mm
나사산(Thread) : M6x0.75
길이(Length ): 57 mm
축 방향 유격(Axial Freedom of Movement) : ±0.5 mm
고정 방식 : 클램핑 링(clamping ring) + 육각 렌치용 고정 나사(Allen screw)

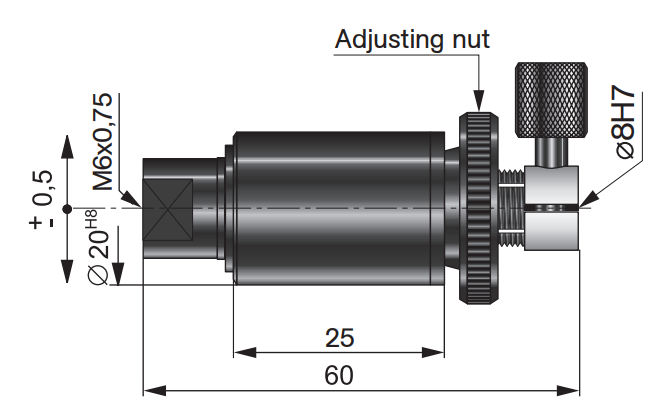

| ZH-PMK-02-20 |
용도: 자동화된 정밀 측정 공정에서 워크피스의 중심 정렬 오차 보정
외경 (Outer Diameter) : Ø20 mm
나사산 (Thread) : M6x0.75
길이 (Length) : 60 mm
축 방향 유격 (Axial Freedom of Movement) : ±0.5 mm
고정 방식 : 클램핑 링(Clamping ring) + 니들 나사(Knurled screw)
→ 공구 없이 손으로 조작 가능하여 빠른 고정과 해제 가능

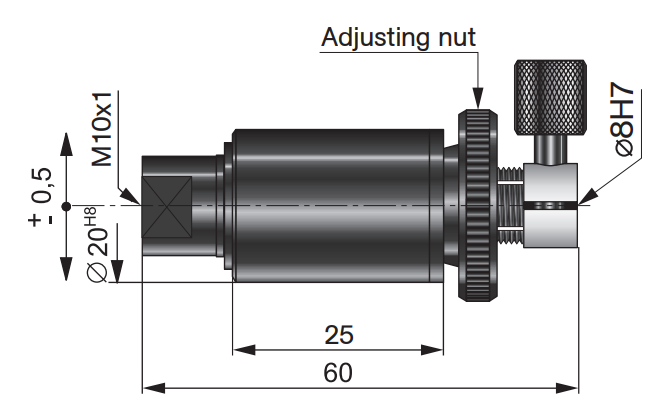

| ZH-PMK-03-20 |
용도 : 자동화 측정 시스템에서 측정 헤드를 안정적으로 고정하고,축 방향 오정렬을 보정하여 측정기와 워크피스를 보호
외경 (Outer Diameter) : Ø20 mm
나사산 (Thread) : M10x1
길이 (Length) : 60 mm
축 방향 유격 (Axial Freedom of Movement) : ±0.5 mm
고정 방식 : 클램핑 링(Clamping Ring) + 니들 나사(Knurled Screw)
→ 빠르고 손쉬운 수동 조작 가능 (공구 불필요)

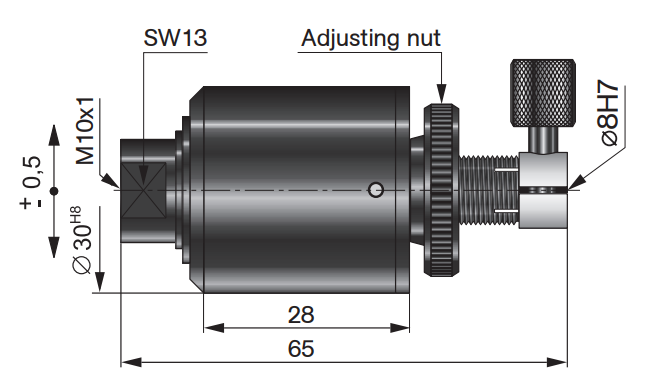

| ZH-PMK-03-30 |
용도 : 자동화된 정밀 측정 시스템에서 측정 헤드 장착 및 중심 정렬 오차 보정
외경 (Outer Diameter) : Ø30 mm
나사산 (Thread) : M10x1
길이 (Length) : 65 mm
축 방향 유격 (Axial Freedom of Movement) : ±0.5 mm
고정 방식 : 클램핑 링(Clamping Ring) + 니들 나사(Knurled Screw)
→ 손으로 쉽게 조작 가능하며 공구 불필요
| 적용 예시 |
| ZH-PMK-03-20 센터링 홀더 |
ZH-PMK-03-20 센터링 홀더 | ZH-PMK-03-30 센터링 홀더 |

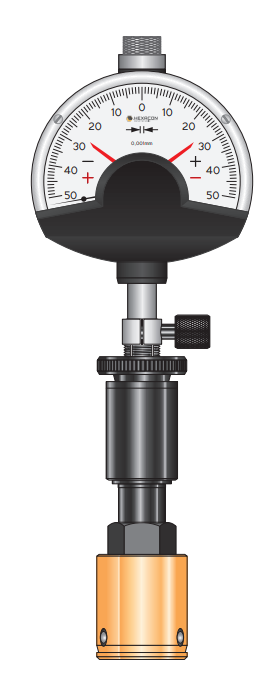

| 원통형 정밀 측정 헤드 및 아날로그 정밀 인디케이터와 함께 사용 |

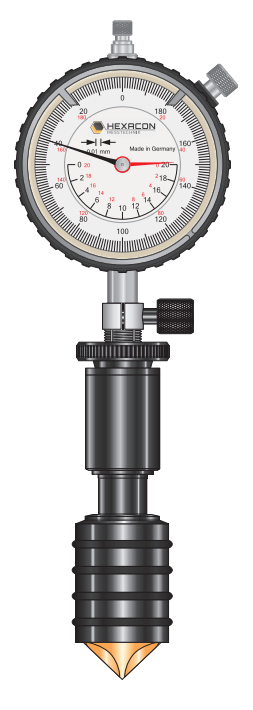

모서리 가공된(챔퍼 처리된) 측정 헤드와 아날로그 특수 다이얼 게이지 포함 |

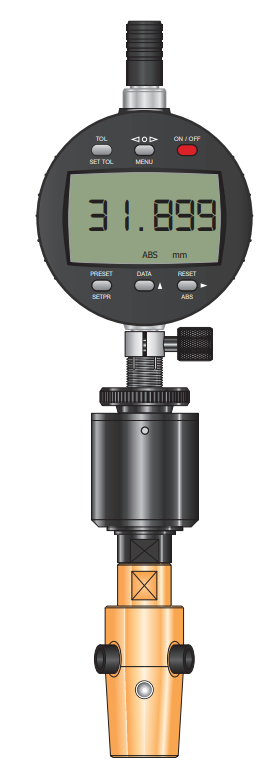

원뿔형 정밀 측정 헤드와 디지털 디스플레이 포함 |
 |
 |
 |
